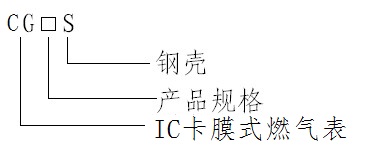

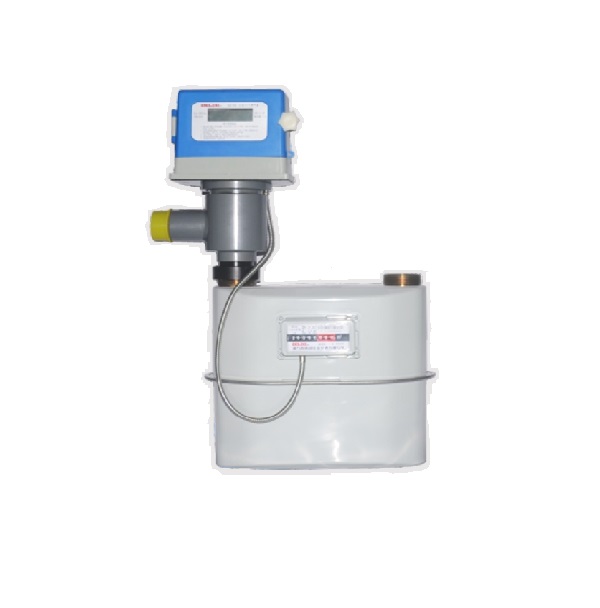

CG6S、CG10S、CG16S、CG25S、CG40S IC卡膜式燃气表是以膜式燃气表为计量基表,以IC卡为媒介,加装电子控制器所组成的一种具有预付费功能的燃气计量装置。技术指标符合GB/T 6968-2011、JJG577-2012。
燃气表符合GB3836.1-2010 《爆炸性环境 第1部分:设备通用要求》、GB3836.4-2010 《爆炸性环境 第4部分:由本质安全型“i”保护的设备》标准,防爆标志为:ExibⅡBT3 Gb,它适应于II A-II B的1区、2区,T1-T3爆炸性气体混合物场所。
燃气表符合GB3836.1-2010 《爆炸性环境 第1部分:设备通用要求》、GB3836.4-2010 《爆炸性环境 第4部分:由本质安全型“i”保护的设备》标准,防爆标志为:ExibⅡBT3 Gb,它适应于II A-II B的1区、2区,T1-T3爆炸性气体混合物场所。

技术参数 \ 型号规格 |
CG6S | CG10S | CG16S | CG25S | CG40S | |
最大流量qmax(m3/h) |
10 | 16 | 25 | 40 | 65 | |
最小流量qmin(m3/h) |
0.06 | 0.1 | 0.16 | 0.25 | 0.4 | |

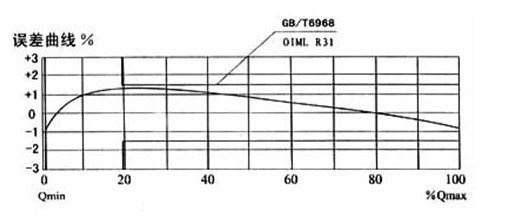

示值误差 |
qt≤q≤qmax |
±1.5% |
||||
qmin≤q≤qt |
±3% |
|||||
工作环境条件 | 相对湿度(%) |
≤85 |
||||
温度(℃) |
-10 ~ +40 |
|||||
精度等级 |
1.5 |
|||||
最大工作压力(kPa) |
20 |
|||||
总压力损失(Pa) |
≤250 |
≤370 |
||||
耐久性 |
符合GB/T 6968-2011标准 |
|||||

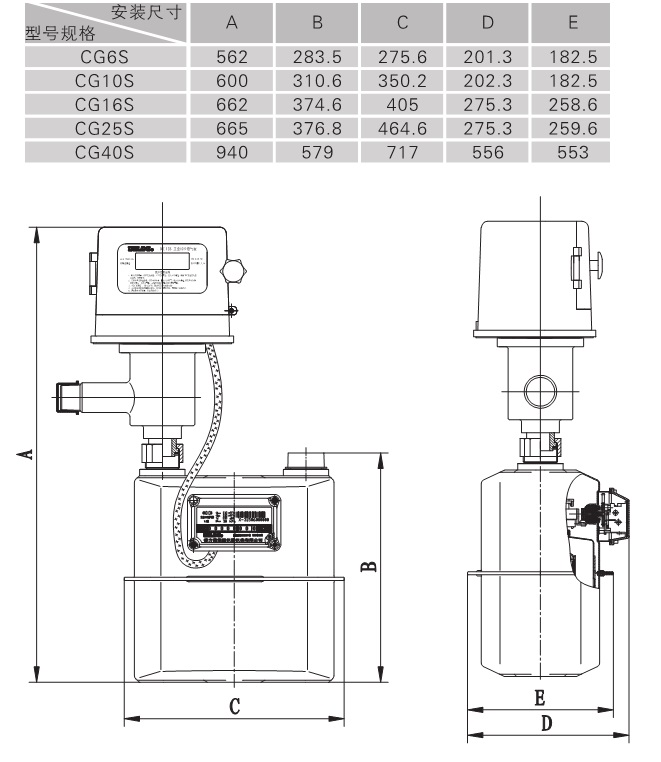

管接头中心距(mm) |
180 | 250 | 280 | 335 | 440 | |
管接头螺纹(mm) |
G1 1/4 | G2 | G2 | G2 1/2 | G3 | |
重量(kg) |
10 |
14 |
46 | |||
机电信号转换误差(m3) |
≤0.1 |
≤1 |
||||
IC卡使用次数(次) |
105 |
|||||
最大瞬时电流(mA) | <160 | |||||
静态工作电流(uA) |
≤15 |
|||||
数据保持时间(年) | >10 | |||||
电源6V | 4节1.5V碱性5号电池(LR6 1.5V) |

使用范围:适用于天然气、液化石油气、沼气、煤制气等燃气的计量。
功能特点:
1)静态功耗低,电池使用寿命长;
2)剩余气量不足、电池欠压、阀门状态等信息以中文显示,界面直观;
3)数据存取多重加密验证,安全可靠;
4)传感器故障自动检测及故障处理;
5)异常信息记录及燃气表使用数据反馈功能;
6)可设置最大允许存气量,避免用户大量囤积气量,降低燃气经营部门因气价波动造成损失;
7)透支气量、报警量值用户可设置;
8)可设置燃气表最大闲置天数;
9)面罩、模块均经过防潮、防油烟处理;
10)管理软件采用模块化设计,人机界面友好,操作直观、易懂。
功能特点:
1)静态功耗低,电池使用寿命长;
2)剩余气量不足、电池欠压、阀门状态等信息以中文显示,界面直观;
3)数据存取多重加密验证,安全可靠;
4)传感器故障自动检测及故障处理;
5)异常信息记录及燃气表使用数据反馈功能;
6)可设置最大允许存气量,避免用户大量囤积气量,降低燃气经营部门因气价波动造成损失;
7)透支气量、报警量值用户可设置;
8)可设置燃气表最大闲置天数;
9)面罩、模块均经过防潮、防油烟处理;
10)管理软件采用模块化设计,人机界面友好,操作直观、易懂。
■宜安装在非燃结构的室内通风良好处。
■严禁安装在卧室、浴室、危险品和易燃品堆存处,以及与上述情况类似的地方。
■燃气表的安装应满足抄表、检修、保养和安全使用的要求。
